🌡 Capteur T° 👁 Mouvement ☀ Luminosité CAPTEURS Acquérir INFO CONTRÔLEUR Traitement 💡 Éclairage 🔥 Chauffage 🪟 Volets 🔔 Alarme ACTIONNEURS Agir ORDRE ⚡ Énergie Chaîne info Chaîne énergie Capteur Actionneur Domotique Scénario de révision de 3ème — Programme du Bulletin officiel n°31 du 30 juillet 2020
📚 Scénario · Révision 3ème · Technologie

Comment fonctionne une maison domotique ?

Éclairage automatique, chauffage intelligent, volets connectés… Les systèmes domotiques transforment nos habitations. Comprends leur fonctionnement pour réussir ton brevet !

🎯 À la fin de ce scénario, tu sauras…

🏠Identifier les éléments d'un système domotique
⛓️Distinguer la chaîne d'information et la chaîne d'énergie
📡Expliquer le rôle des capteurs et des actionneurs
🔀Analyser les flux d'information et d'énergie d'un système
🗺️ Ton parcours de révision
1
Regarde la vidéo de présentationPour découvrir le fonctionnement d'un système domotique
2

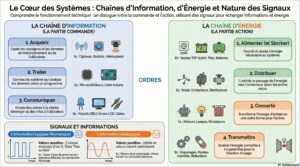

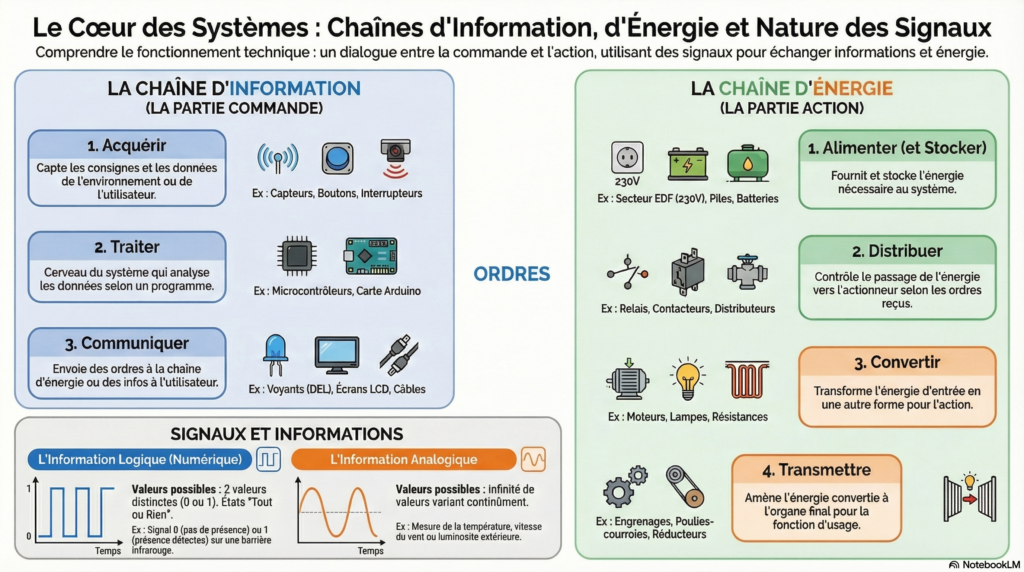

Analyse l'infographiePour visualiser les entrées, le traitement et les sorties du système
3
Regarde les vidéos académiquesPour approfondir chaque notion du programme
4
Lis les fiches de connaissancesPour mémoriser les notions attendues au DNB
5
Écoute le résumé audioPour ancrer les connaissances sans regarder l'écran
📦 Les ressources essentielles
🎬 Vidéos académiques pour approfondir
📘 Fiches de connaissances à télécharger
🔑 Les notions clés à maîtriser
Domotique
Ensemble des techniques automatisant les fonctions d'une habitation : éclairage, chauffage, sécurité, volets…
Capteur
Composant qui détecte une grandeur physique (température, mouvement, lumière) et la transforme en signal électrique.
Actionneur
Composant qui réalise une action physique en réponse à un ordre (moteur, lampe, résistance de chauffage…).
Chaîne d'information
Acquérir (capteur) → Traiter (contrôleur) → Communiquer (transmettre l'ordre aux actionneurs).
Chaîne d'énergie
Alimenter → Distribuer → Convertir → Transmettre. Elle décrit comment l'énergie est transformée pour produire l'action.
Signal logique / analogique
Logique : deux états seulement (0 ou 1). Analogique : valeur continue qui varie (ex : température entre 0° et 40°).
Analyse fonctionnelle
Méthode pour décrire un système par ses fonctions : ce qu'il reçoit en entrée et ce qu'il produit en sortie.
Interface
Composant qui assure la liaison entre la partie commande (traitement) et la partie opérative (actionneurs).
🎯 Teste tes connaissances

Quiz — Maison domotique et systèmes automatisés

10 questions · Clique sur la bonne réponse pour valider

Question 0 / 10
📝 Sujets de brevet à travailler
DNB 2024 · Série générale · Asie

🏠 Domespace — maison qui tourne

Chaîne d'énergie Capteur de position Programmation Pilotage à distance

Maison ronde en bois qui tourne automatiquement pour suivre le soleil. Compléter la chaîne d'énergie, programmer le mode automatique et identifier les équipements nécessaires au pilotage à distance.

DNB 2025 · Série professionnelle

💧 Station d'eau potable autonome

Analyse fonctionnelle Capteurs de niveau Chaîne d'énergie Programmation Scratch

Système automatisé fournissant de l'eau potable après une catastrophe. Associer les composants à leurs fonctions, analyser les capteurs de niveau et programmer l'automatisme de remplissage.
